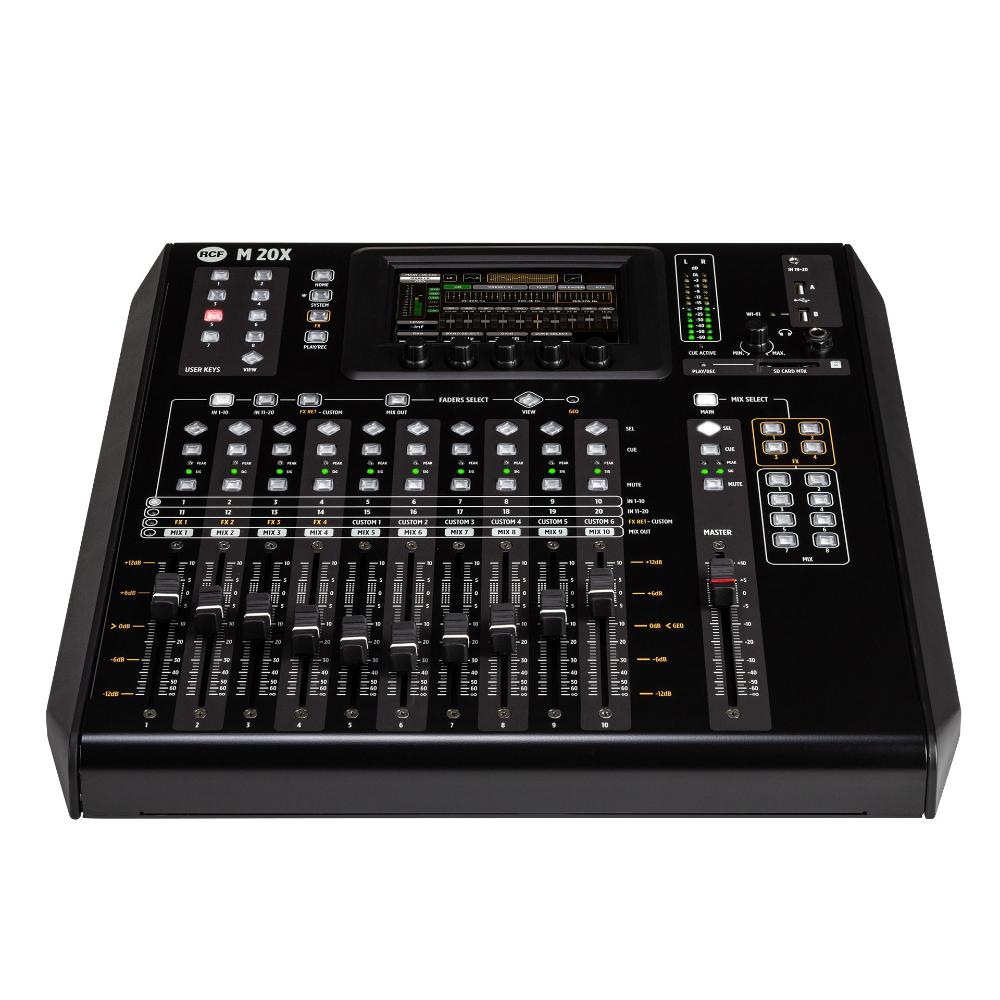

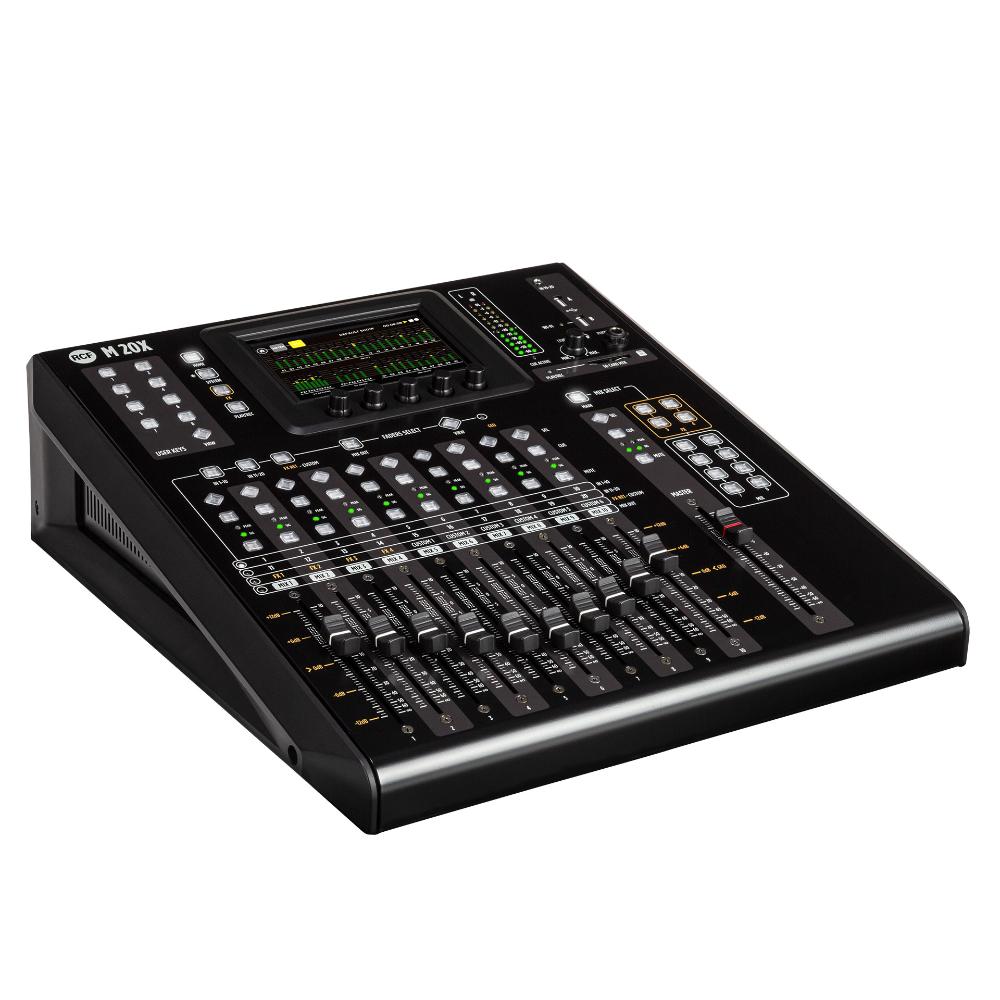

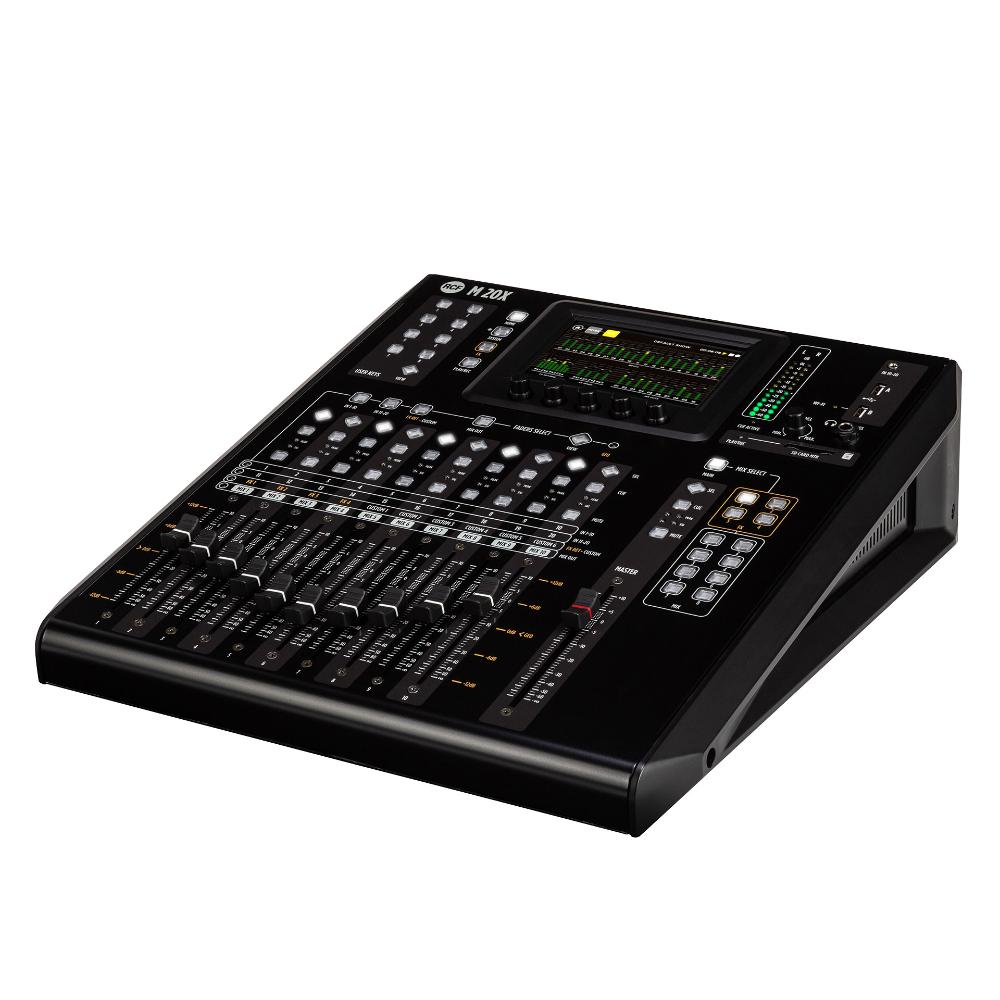

Каждая функция находится всего в одном или двух шагах, с интуитивно понятной навигацией и высоко-контрастным интерфейсом во всех меню. Полноценное управление своим live миксом - и всё это в одной из самых компактных систем на рынке. M 20X характеризуется 16-ю дистанционно управляемыми предусилителями и 11 моторизованными фейдерами.
Несмотря на свои компактные габариты, M 20X "упакован" целым набором возможностей, таких как высоко-профильные преампы, DSP топ-класса со студийного качества обработкой, дистанционное управление по WiFi и полноценный набор функций для мультитрековой звукозаписи и плейбэка. Микшер предлагает в общей сложности 20 аналоговых входных и 14 выходных каналов, между балансными аналоговыми выходами и AES/EBU цифровым выходом.
Особенности

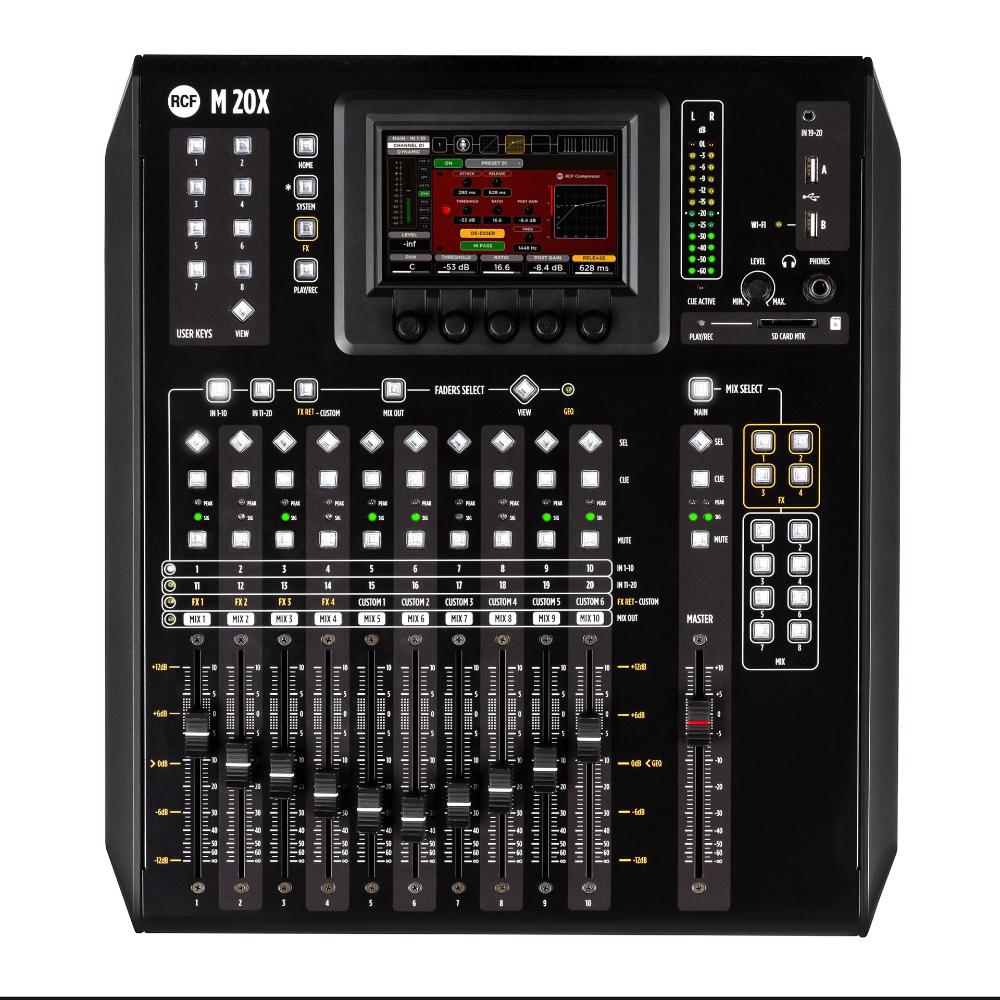

- Консоль снабжена секцией из 8 пользовательских кнопок (User Keys) с возможностями программирования. Кнопки управляют выбором сцены, записью/воспроизведением, функцией tap tempo и настройками быстрого доступа.
- 4 слоя фейдеров обеспечивают постоянный доступ к входным каналам 1-10, 11-20, возврату эффектов и выходным шинам. Нажатие кнопки обзора фейдера (Fader View) позволит увидеть все настройки фейдера на экране консоли.
- 11 моторизированных фейдеров длиной 100 мм обеспечивают точное управление и наглядную обратную связь. Особенное внимание было уделено снижению шума при их перемещении.
- Высокочувствительный сенсорный TFT-экран обеспечивает интуитивную навигацию по всем функциям консоли. Он также может быть дополнен планшетом для расширения возможностей работы с пультом.

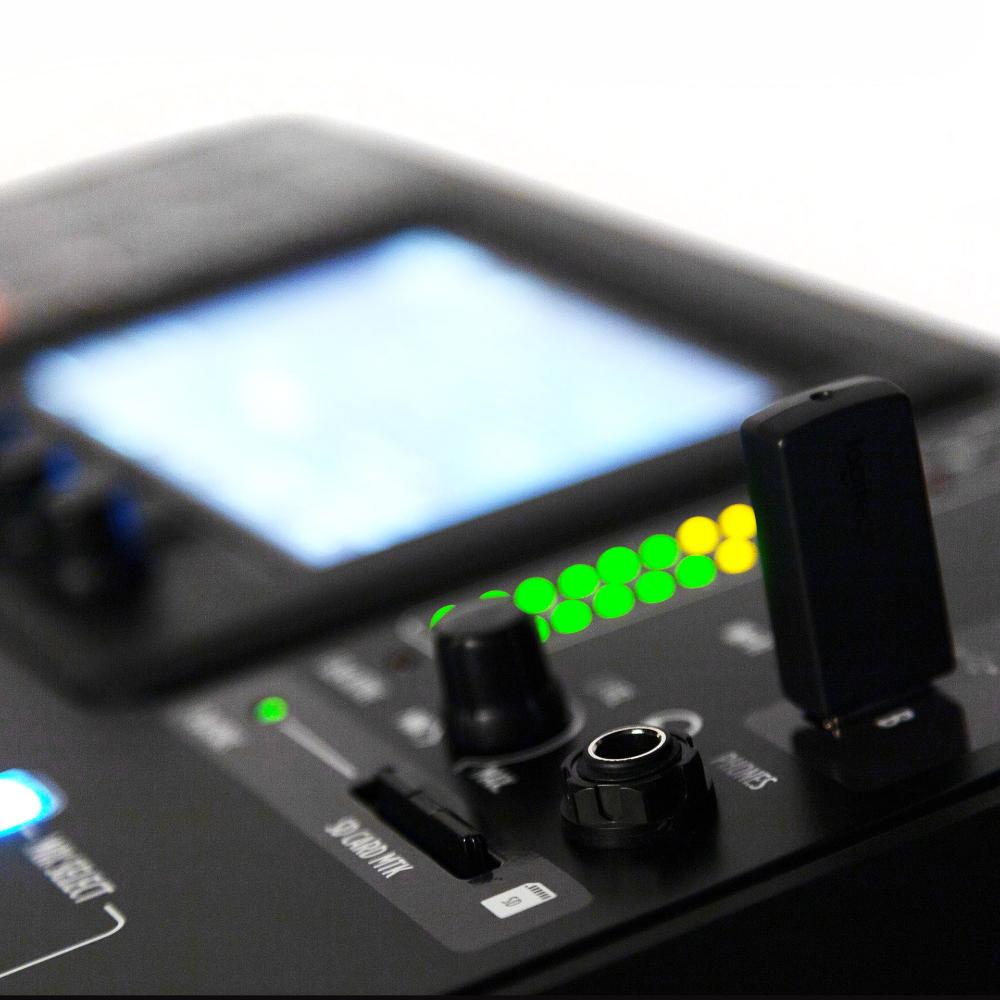

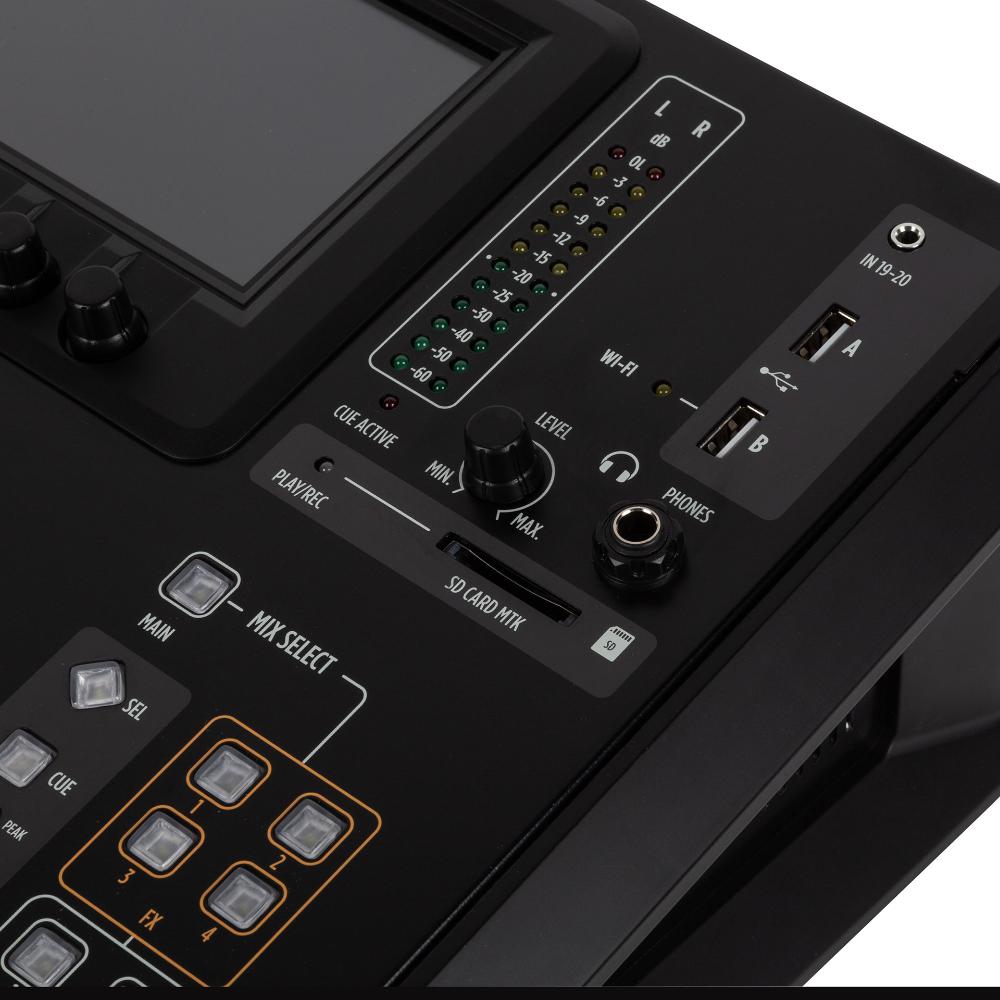

- Два USB-порта на верхней панели консоли позволяют подключать Wi-Fi USB-модем, устройства USB-MIDI, а также внешние накопители, которые можно использовать для записи/воспроизведения аудио, системного резервирования и обновления прошивки.
- Слот для SD-карты позволяет одновременно обрабатывать до 20 дорожек с разрешением 24 бит и частотой дискретизации 48 кГц.
- Панели управления может быть присвоено 4 шины эффектов, 8 шин микширования и основная стереошина MAIN; мастер-фейдер всегда регулирует уровень звучания соответствующего выходного сигнала выбранной шины.

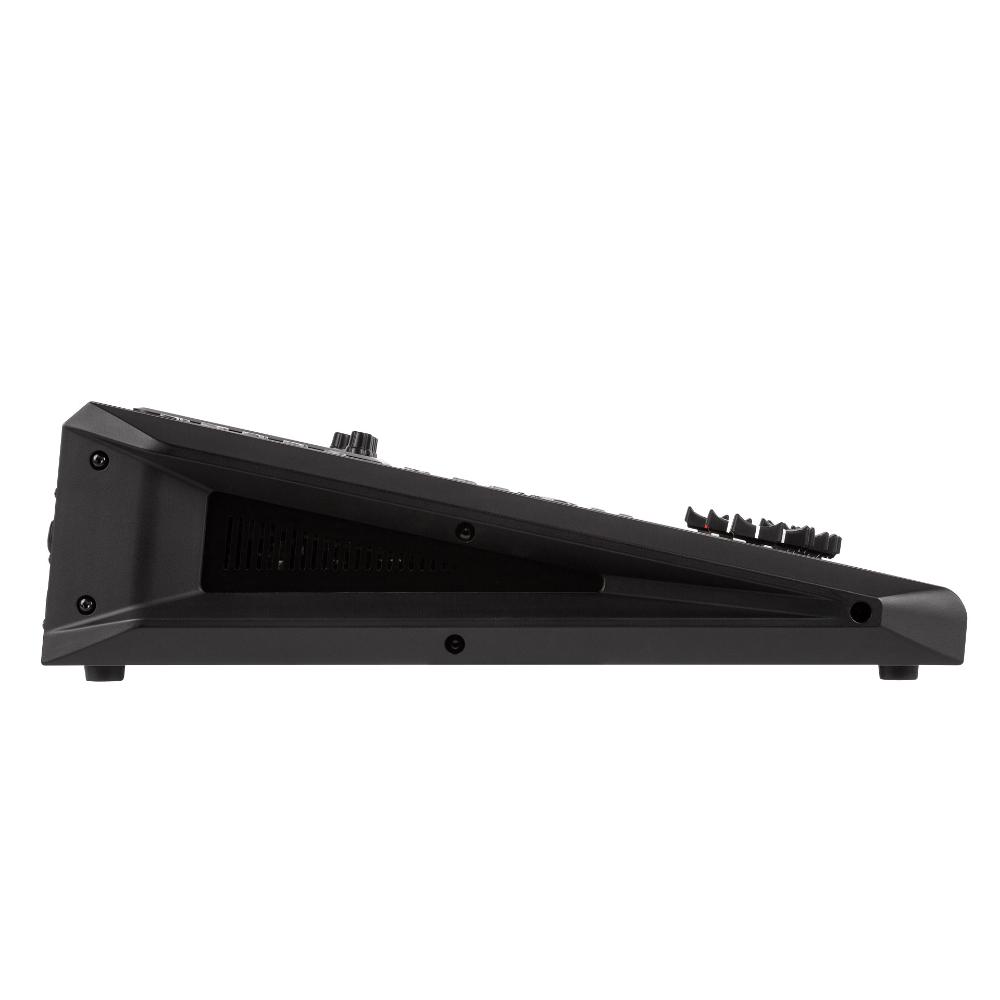

- Консоль имеет металлическое основание с защитными пластиковыми бамперами по бокам. Она достаточно легкая и удобная в транспортировке. Универсальный блок питания позволяет путешествовать с микшером по всему миру, а качественные разъемы и органы управления гарантируют долгий срок службы устройства.

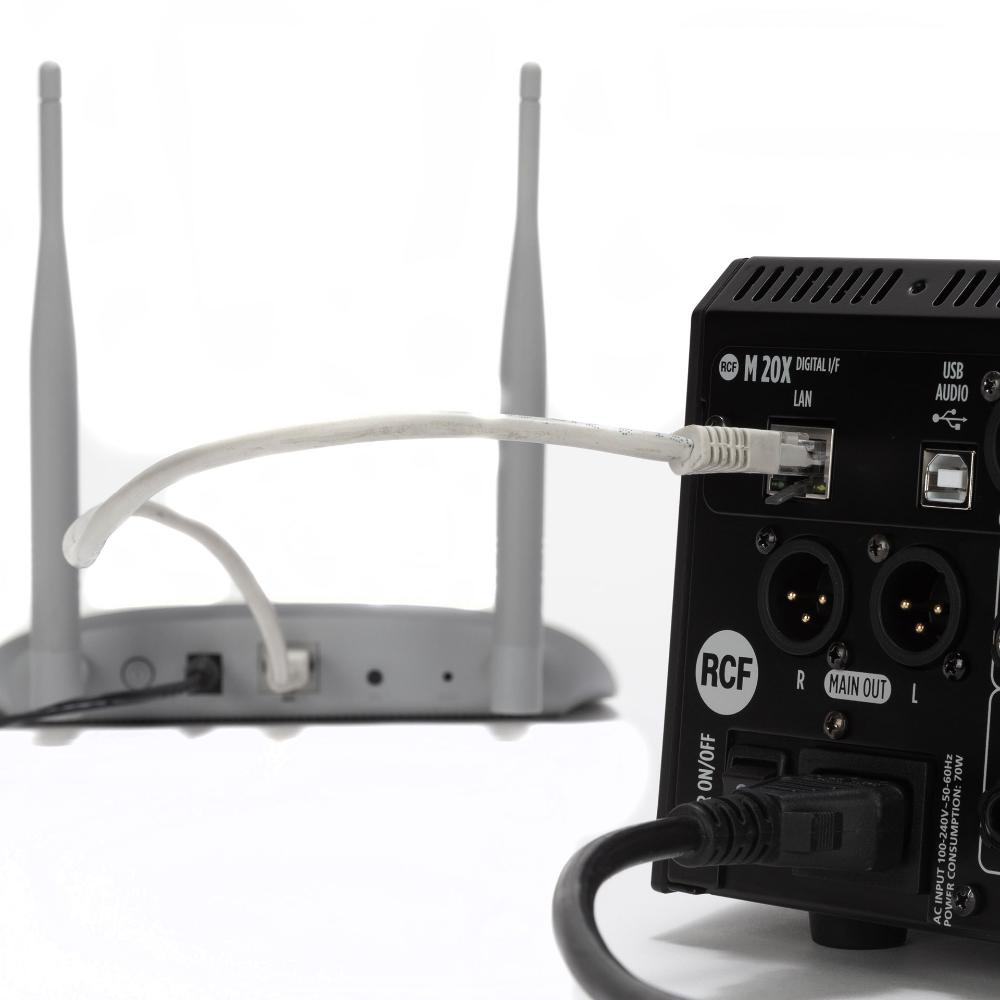

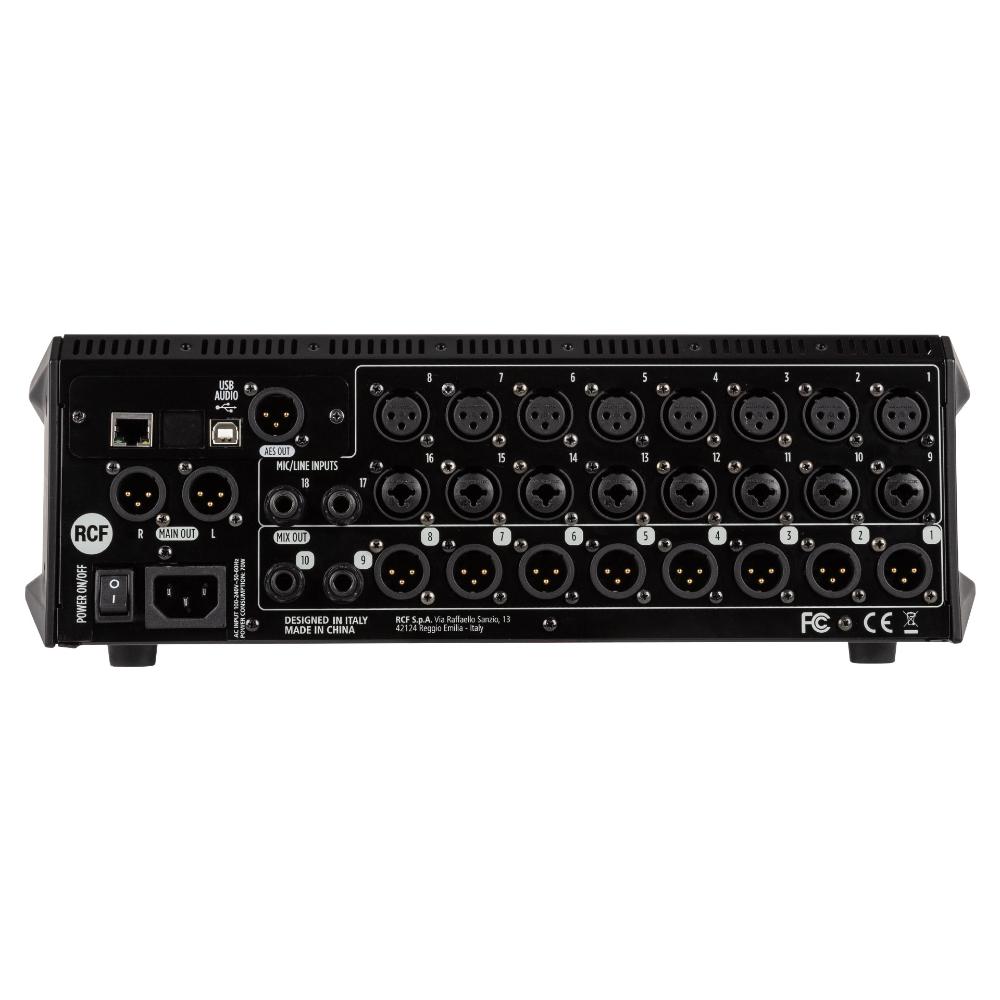

- На задней панели M 20X расположены 8 микрофонных XLR-входов, 8 COMBO микрофонных/линейных входов, а также два дополнительных линейных входа на разъемах TRS jack. Выходная секция включает в себя 8 выходов XLR и два выхода TRS jack, через которые можно маршрутизировать все выходящие аудиопотоки. Имеется также два разъёма XLR для вывода основного микса, цифровой назначаемый AES/EBU выход, порт USB для подключения компьютера для записи/воспроизведения мультитрека, а также порт LAN для подключения внешней точки доступа Wi-Fi.
Подробное описание
Тип системы: Цифровой микшерный пульт
Микрофонные входы с предусилением (CH 1-8):
- Входной импеданс = 3,3 кОм
- Входные коннекторы XLR
- Диапазон регулировки гейна = 60 дБ
- Максимальный уровень входного сигнала = + 18 дБ
Симметричные линейные входы (CH 17-18):
- Входной импеданс = 18 кОм
- Максимальный уровень входного сигнала = + 18 дБ
- 2 канала 1/4” TRS (джек)
Несимметричные линейные входы (CH 19-20):
- Входной импеданс = 15 кОм
- Максимальный уровень входного сигнала = + 18 дБ
- Стерео миниджек 3,5 мм
Выходы MAIN LR:
- Выходной импеданс = 50 Ом
- Максимальный уровень выходного сигнала = + 24 дБ
- Симметричный XLR
Выходы MIX 1 – 8:
- Выходной импеданс = 150 Ом
- Максимальный уровень выходного сигнала = + 24 дБ
- Симметричный XLR
Выходы 9-10 (OUT), маршрутизируемые:
- Выходной импеданс = 150 Ω
- Максимальный уровень входного сигнала = + 24 дБ
- 2 канала 1/4” TRS (джек)
Цифровой выход, маршрутизируемый: AES3 (XLR)
Процессинг: 32-битная плавающая точка, частота дискретизации 48 кГц
Внутренняя матрица микширования: 28 x 16
Канал 1 — 16:
- Гейт
- Задержка (до 100 мс)
- Компрессор / деэссер
- Фильтр высоких частот
- Четырехполосный параметрический
- Эквалайзер
Канал 17 — 20:
- Гейт
- Задержка (до 100 мс)
- Фильтр высоких частот
- Четырехполосный параметрический
- Эквалайзер
MIX 1 – 8 (опционально объединение в стереопары):
- Восьмиполосный параметрический
- Задержка (до 250 мс)
- Компрессор / лимитер
- Эквалайзер
Выход MAIN LR (со стерео/моно переключением):
- Восьмиполосный параметрический эквалайзер
- Задержка (до 250 мс)
- Компрессор / лимитер
- Тридцатиполосный графический эквалайзер
PAFL:
- Анализатор реального времени
- Задержка (до 250 мс)
Шина FX1: Стерео реверберация (Hall, Plate, Room, Ambience)
Шина FX2: Стерео реверберация (Hall, Plate, Room, Ambience)
Шина FX3: Стерео задержка (Stereo, Modern, Vintage, Dual, ER)
Шина FX4: Стерео задержка/ модуляция (Chorus, Flanger, Tremolo)
Секция записи / воспроизведения на SD-карту:
- Воспроизведение: 20 каналов WAV, 48 кГц, 24 бит, patchable
- Запись: 20 каналов WAV, 48 кГц, 24 бит, patchable
USB аудиоинтерфейс:
- Downstream порт: 24 канала WAV, 48 кГц, 24 бит, patchable
- Upstream порт: 24 канала WAV, 48 кГц, 24 бит, patchable
2-канальный плеер-рекордер:
- Воспроизведение: WAV (16/24 бит), MP3, AIFF 48 кГц, 24 бит, допустимая частота дискретизации от 44,1 до 96 кГц
- Запись: WAV, 48 кГц, 24 бит
LAN: Стандарт 1000-BaseTX для дистанционного управления
USB: Два порта, MIDI-интерфейс, возможно подключение Wi-Fi USB-модема и USB-накопителей
Входное напряжение: Переменный ток 100 — 240 В, 50/60 Гц
Потребляемая мощность: 65 Вт
Габариты (Ш х В х Г): 388 x 131 x 428 мм
Вес: 7,9 кг
