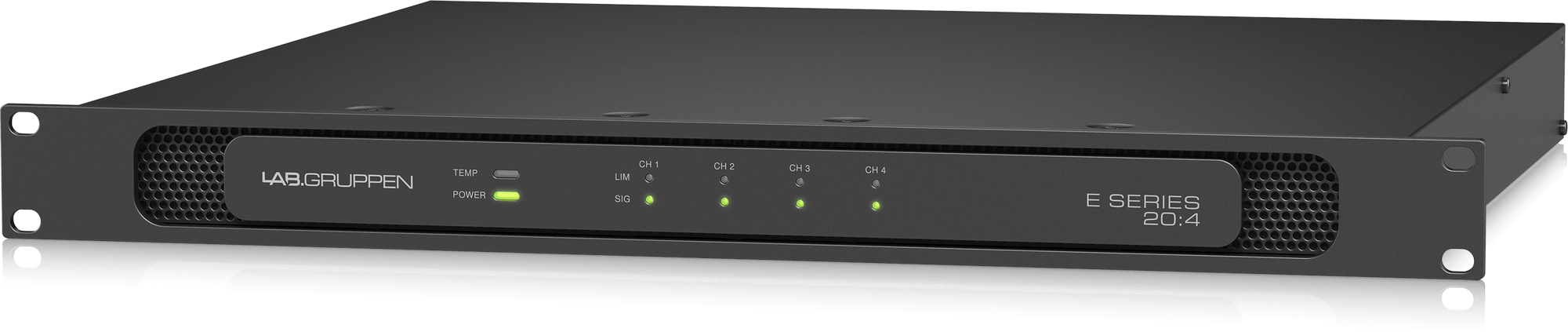

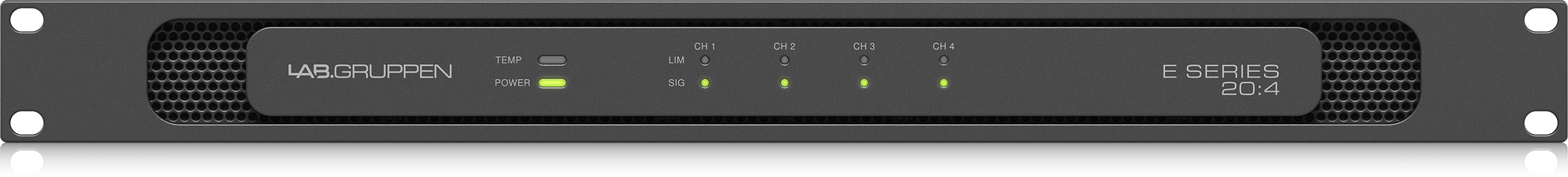

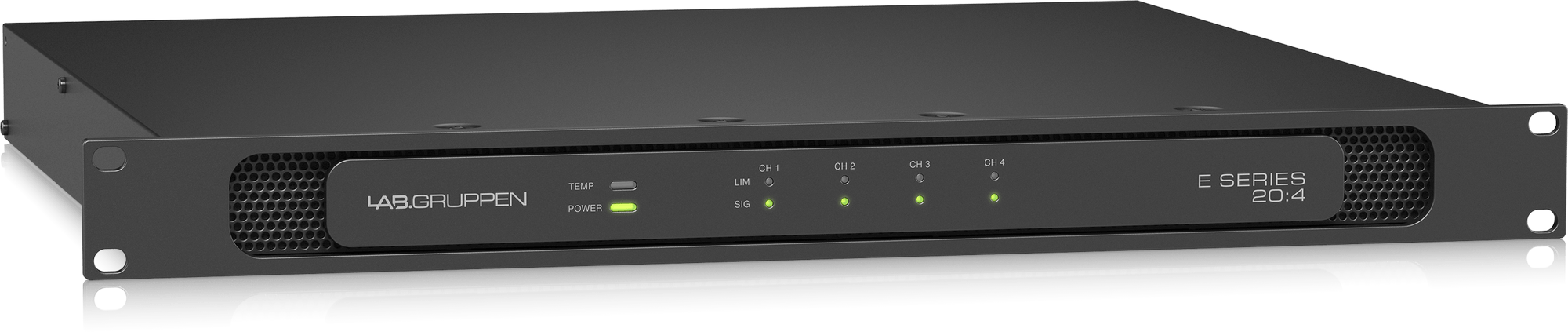

Lab.gruppen E 20:4 - это профессиональный усилитель класса D мощностью 2000 Вт на 4 канала. Усилитель является инсталляционным, имеет корпус высотой 1U для монтажа в рэковую стойку. Он используется для трансляции сигнала в помещения, залы, применим в магазинах, ресторанах, домах и предприятиях. Выходной каскад усилителя изготовлен по технологии IDEEA и имеет высокую производительность, вносит очень низкие искажения при минимальном потреблении энергии. Устройство может работать в режиме Low-Z с нагрузкой 2, 4, 8 и 16 Ом или в режиме Hi-Z для 70 В и 100 В трансляционных линий. Усилитель выдает номинальную мощность 500 Вт при нагрузке в 2, 4, 8 и 16 Ом на каждый канал.
Важной особенностью усилителя является режим перераспределения мощности. Один из выходов может работать с максимальной мощностью, а остальные с номинальной. Это удобно для подключения разных типов громкоговорителей, например к одному выходу может быть подключен небольшой сабвуфер, а к другому выходу потолочные громкоговорители, в этом случае нет необходимости использовать дополнительные усилители. В устройстве имеется ограничитель Rail Sense Limiter (RSL), он значительно уменьшает клиппинг и обеспечивает простую настройку для согласования напряжения и нагрузок с низким импедансом. Для выбора значений имеется переключатель режимов лимитера.
На каждом канале есть отключаемый обрезной фильтр высоких частот на 50 Гц. Для каждого входного канала имеется отдельный регулятор аттенюации сигнала. Входы устройства - четыре Euroblock-разъема балансного типа. Для управления устройства предусмотрен разъем GPIO, он позволяет управлять включением устройства, переводить его в режим ожидания, может отображать рабочее состояние. Сбалансированные аналоговые выходы усилителя выполнены на съемных винтовых клеммах. Для каждого канала имеется световой индикатор состояния. Прибор оснащен комплексной отказоустойчивой защитой цепи для обеспечения непрерывной работы. Устройство автоматически переходит в режим ожидания через 20 минут бездействия и возобновляет работу при наличии сигнала.
Особенности
- Мощность 2000 Вт
- Минимальное потребление энергии, технология IDEEA
- Настраиваемый ограничитель Rail Sense Limiter (RSL)
- Работа в режимах Low-Z (2,4, 8, 16 Ом) и Hi-Z (70 и 100 В)
- Euroblock-разъемы балансного типа
- Для управления устройством предусмотрен разъем GPIO
Подробное описание
Тип: усилитель мощности
Категория: трансляционный
Количество каналов: 4
Общая мощность: 2000 Вт
Частотный диапазон: 2 Гц - 40 кГц
Входное сопротивление: 20 кОм
Коэффицент нелинейных искажений: <=0.1% (20 Гц - 20 кГц @ 8 Ом),<=0.05% (1 кГц, 1 дБ below clipping)
Соотношение сигнал/шум: >106 dBA
Перекрестные помехи: >70 дБ @ 1 кГц
Коэффициент ослабления синфазного сигнала: 50 дБ
Выходное сопротивление: 25 мОм

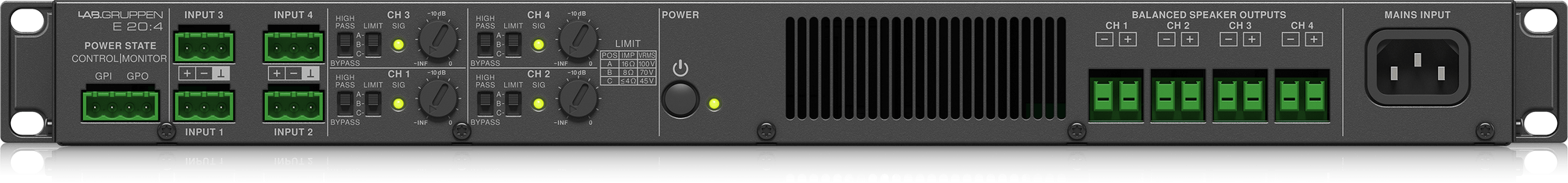

Входы: 4 x 3-pin Euroblock (балансные)
Выходы: 4 x Euroblock (балансные)
Дополнительный разъем управления: GPIO 1 x Euroblock
Максимальная выходная мощность и чувствительность (для всех каналов): 2 Ома (1 dBu) - 500 Вт (45 В), 4 Ома (4 dBu) - 500 Вт (45 В), 8 Ом (3 dBu) - 500 Вт (70 В), 16 Ом (3 dBu) - 500 Вт (100 В), 70 В (4 dBu) - 500 Вт, 100 В (4 dBu) - 500 Вт
Максимальная выходная мощность и чувствительность (максимум для одного канала): 2 Ома (1 dBu) - 500 Вт (45 В), 4 Ома (3 dBu) - 1000 Вт (70 В), 8 Ом (4 dBu) - 1250 Вт (100 В), 16 Ом (4 dBu) - 625 Вт (100 В), 70 В (4 dBu) - 1100 Вт, 100 В (4 dBu) - 1600 Вт
Переключатель лимитера: A, B, C
Максимальное выходное напряжение: 141 Vp / 100 Vrms (А, 70 В), 100 Vp / 70 Vrms (B), 63 Vp / 45 Vrms (С, Lo-Z)
Усиление лимитера: 38.2 дБ (A, 70 В), 35.2 дБ (B), 31.2 дБ (С, Lo-Z)
Регулировка уровня (на канал): от -∞ до 0 дБ
Фильтры: Hi-Pass 50 Гц (отключаемый)
Габариты: 44 x 483 x 417 мм
Вес: 7.9 кг
